Chủ đề dạy học: Hình học

Mục đích sử dụng: Giúp học sinh thực hành đo khoảng cách, đo chiều cao ngoài trời.

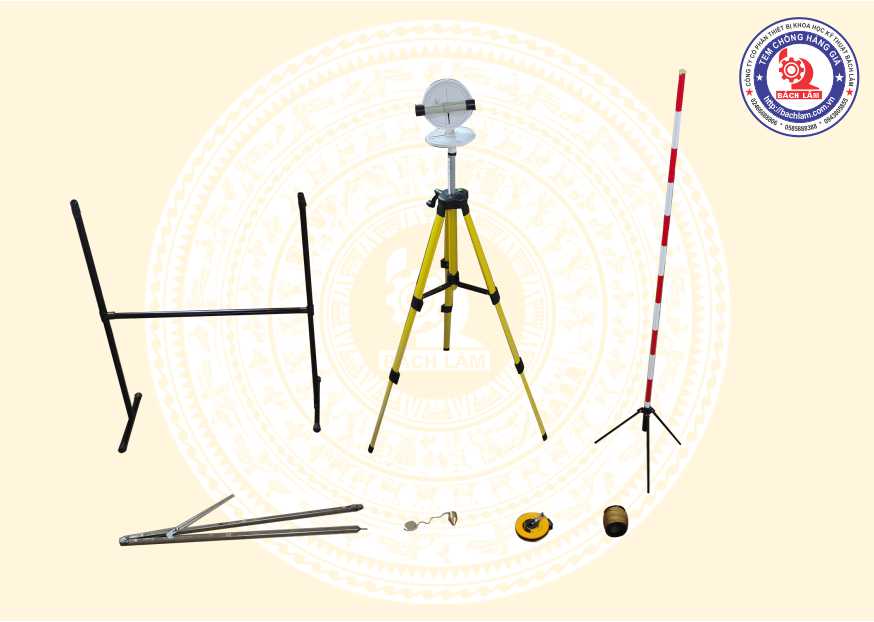

Bộ thiết bị gồm :

- 01 thước cuộn, có độ dài tối thiểu 10m;

- Chân cọc tiêu, gồm:

+ 01 ống trụ bằng nhựa màu đen có đường kính 20mm, độ dày của vật liệu là 04mm;

+ 03 chân bằng thép CT3 đường kính 07mm, cao 250mm. Sơn tĩnh điện.

- 01 cọc tiêu: Ống vuông kích thước (12x12)mm, độ dày của vật liệu là 0,8mm, dài 1200mm, được sơn liên tiếp màu trắng, đỏ (chiều dài của vạch sơn là 100mm), hai đầu có bịt nhựa;

- 01 quả dọi bằng đồng đường kính 14mm, dài 20mm;

- 01 cuộn dây đo có đường kính 2mm, chiều dài tối thiểu 25m. Được quấn xung quanh ống trụ đường kính 80mm, dài 50mm (2 đầu ống có gờ để không tuột dây);

- Chân chữ H bằng thép có đường kính 19mm, độ dày của vật liệu là 0,9mm, gồm:

+ 02 thanh dài 800mm sơn tĩnh điện màu đen;

+ 01 thanh 600mm sơn tĩnh điện màu đen;

+ 02 thanh dài 250mm sơn tĩnh điện màu đen;

+ 04 khớp nối chữ T bằng nhựa;

+ 02 cái cút nối thẳng bằng nhựa;

+ 04 đầu bịt bằng nhựa;

- Compa đặc bằng nhôm, có kích thước (12x12x750)mm, độ dày của vật liệu là 0,8mm. Liên kết góc vuông bằng hai má nhựa; 2 thanh giằng bằng thép có kích thước (12x2)mm (trong đó 1 thanh dài 330mm, một thanh dài 430mm);

- Giác kế: mặt giác kế có đường kính 140mm, độ dày của vật liệu là 2mm. Trên mặt giác kế được chia độ và đánh số (khắc chìm), có gá hình chữ nhật L kích thước (30x10x2)mm. Tất cả được gắn trên chân đế có thể điều chỉnh được thăng bằng và điều chỉnh độ cao từ 400mm đến 1200mm;

- Ống nối bằng nhựa màu ghi sáng đường kính 22mm, dài 38mm trong có ren M16;

- Ống ngắm bằng ống nhựa đường kính 27mm, dài 140mm, hai đầu có gắn thủy tinh hữu cơ độ dày 1,3mm, có vạch chữ thập bôi đen ¼.

Xuất xứ: Việt Nam

Hãng sản xuất/ Phân phối: Bách Lâm

Hồ sơ chứng nhận tiêu chuẩn chất lượng hàng hóa từ nhà sản xuất:

Hàng hóa được sản xuất theo tiêu chuẩn: ISO 9001:2015; ISO 14001:2015; ISO 45001:2018

Giấy chứng nhận đăng ký nhãn hiệu hàng hóa số: 402441của Cục sở hữu trí tuệ

Giấy phép bán hàng và sử dụng hình ảnh sản phẩm từ nhà sản xuất

Giấy chứng nhận xuất xưởng (C/O) từ nhà sản xuất

Giấy chứng nhận phù hợp tiêu chuẩn quốc gia: TCVN 6238-1:2017

Giấy chứng nhận phù hợp tiêu chuẩn quốc gia : TCVN 6238-3:2011

Giấy chứng nhận phù hợp tiêu chuẩn quốc gia: QCVN 3:2019/BKHCN

Kết quả thử nghiệm mẫu nhựa dùng cho sản xuất thiết bị dạy học theo phương pháp thử TCVN 4501:2009 và TCVN 4502:2008

Kết quả thử nghiệm mẫu thép dùng cho sản xuất thiết bị dạy học theo phương pháp thử ASTM E376-19 và TCVN2087:2015
