Mục đích sử dụng: Giúp HS thực hành lắp ghép các mô hình kĩ thuật

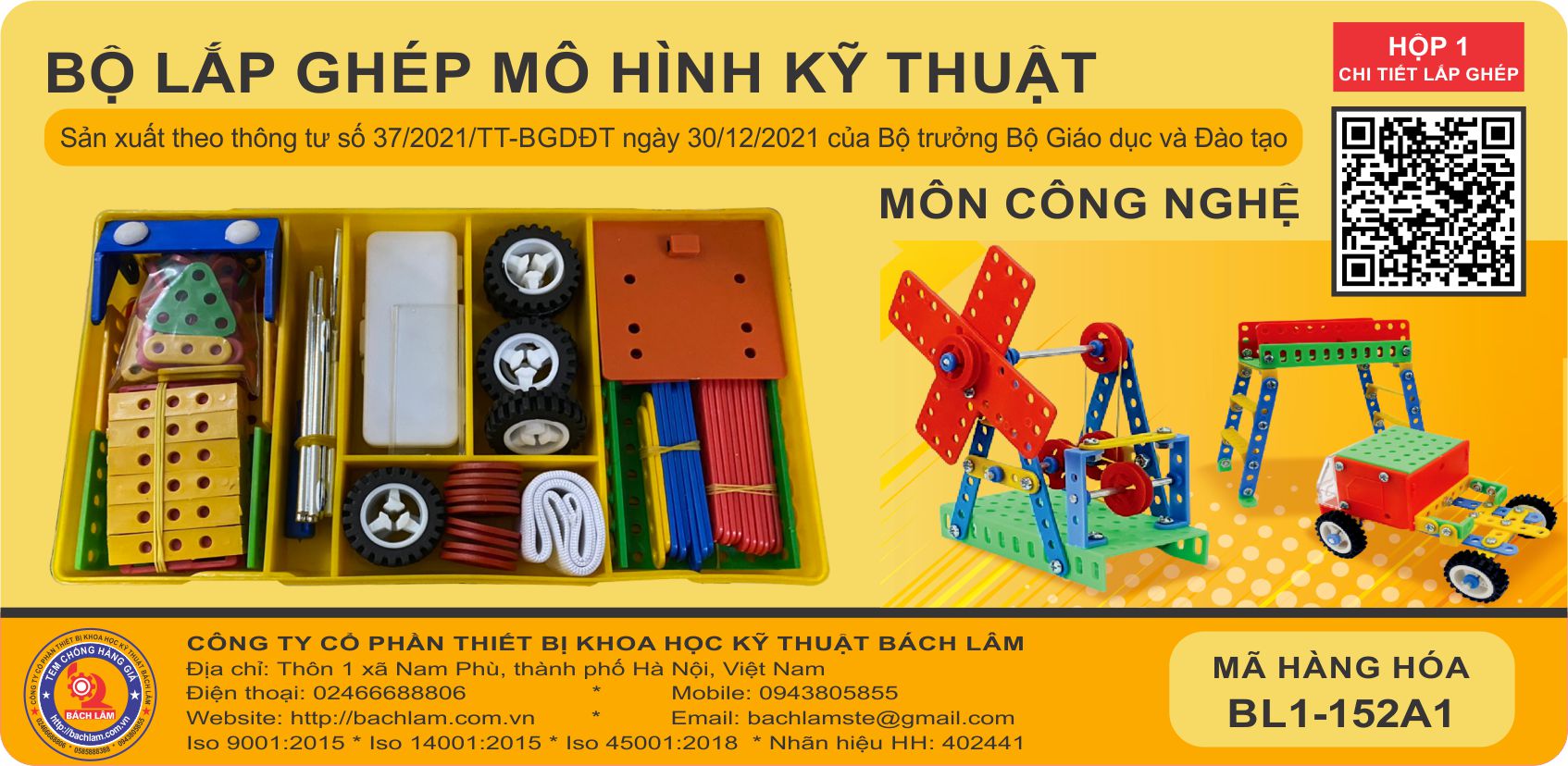

Bộ lắp ghép mô hình kĩ thuật gồm:

+Tấm lớn: Bằng nhựa PS-HI màu xanh lá cây sẫm, kích thước (110x6 0x2,2)mm, có 55 lỗ cách đều nhau;

+Tấm nhỏ: Bằng nhựa PS-HI màu xanh lá cây tươi, kích thước (50x60x2,2)mm, có 25 lỗ cách đều nhau;

+Tấm 25 lỗ: Gồm 2 tấm, bằng nhựa PS-HI màu đỏ, kích thước (110x30x2,2)mm, có 25 lỗ cách đều nhau;

+Tấm bên cabin (trái, phải): Bằng nhựa PS-HI màu đỏ, kích thước (50x40x2,2)mm, có tấm cửa sổ cabin màu trắng, kích thước (25x18x2,2)mm;

+Tấm sau cabin: Bằng nhựa PS-HI màu đỏ, kích thước (68,4x40x2,2)mm;

+Tấm mặt cabin: Bằng nhựa PS-HI màu xanh Côban, kích thước (64,4x40x2,2)mm có tấm kính bằng nhựa PS trong suốt, kích thước (60x27x1,2)mm; gắn đèn bằng nhựa PE-LD màu trắng, đường kính 12mm, chỏm cầu R8mm;

+Tấm chữ L: Bằng nhựa PS-HI màu da cam, kích thước (64x64,4x2,2)mm;

+Tấm 3 lỗ: Bằng nhựa PS-HI màu xanh lá cây, kích thước (60x30x2,2)mm, có 3 lỗ;

+ Tấm 2 lỗ: Bằng nhựa PS-HI màu đỏ, kích thước (50x25x2,2)mm, có 2 lỗ;

+ Thanh thẳng 11 lỗ: Gồm 6 thanh bằng nhựa PS-HI màu đỏ, kích thước (110x10x2,2)mm, có 11 lỗ;

+Thanh thẳng 9 lỗ: Gồm 4 thanh, bằng nhựa PS-HI màu đỏ, kích thước (90x10x2,2)mm, có 9 lỗ;

+ Thanh thẳng 7 lỗ: Gồm 4 thanh, bằng nhựa PS-HI màu xanh dương, kích thước (70x10x2,2)mm; có 7 lỗ;

+ Thanh thẳng 6 lỗ: Gồm 2 thanh, bằng nhựa PS-HI màu vàng, kích thước (60x10x2,2)mm; có 6 lỗ;

+Thanh thẳng 5 lỗ: Gồm 4 thanh, bằng nhựa PS-HI, màu xanh lá cây, kích thước (50x10x2,2)mm; có 5 lỗ;

+Thanh thẳng 3 lỗ: Gồm 2 thanh, bằng nhựa PS-HI, màu đỏ, kích thước (30x10x2,2)mm; có 3 lỗ;

+Thanh thẳng 2 lỗ: Bằng nhựa PS-HI,màu đỏ, kích thước (20x10x2,2)mm; có 2 lỗ;

+Thanh móc: Bằng nhựa PS-HI, màu đỏ, kích thước (24x15x2,2)mm; có lỗ Φ2mm;

+ Thanh chữ U dài: Gồm 6 thanh, bằng nhựa PS-HI màu vàng, kích thước (64,4x15x2,2)mm; chữ U: 15 mm, có 7 lỗ;

+ Thanh chữ U ngắn: Gồm 6 thanh, bằng nhựa PS-HI, màu vàng, kích thước (44,4x15x2,2)mm, chữ U:15 mm; có 5 lỗ;

+Thanh chữ L dài: Gồm 2 thanh, bằng nhựa PS-HI, màu xanh lá cây, kích thước thân (25x10x2,2)mm, kích thước đế (15x10x2,2)mm, có 3 lỗ;

+ Thanh chữ L ngắn: Gồm 4 thanh, bằng nhựa PS-HI, màu đỏ, kích thước thân (15x10x2,2)mm, kích thước để (10x10x2,2)mm, có 2 lỗ;

+ Bánh xe: Gồm 7 cái, bằng nhựa LD dẻo, màu đen bóng, đường kính 34mm, trên đường chu vi ngoài cùng chia đều 22 răng/mặt; răng bố trí so le theo 2 mặt bên của lốp. Tang trống (mayơ) bằng nhựa PP màu trắng, đường kính ngoài 25mm, dày 10mm, có 3 thanh giằng;

+ Bánh đai (ròng rọc): Gồm 5 cái, bằng nhựa PP màu đỏ, đường kính ngoài 27mm, dày 6mm;

+Trục thẳng ngắn 1: Bằng thép CT3, Φ4mm, dài 80mm mạ Nicrôm 2 đầu được về tròn;

+ Trục thẳng ngắn 2: Gồm 2 cái, bằng thép CT3, Φ4mm, dài 60mm mạ Nicrôm 2 đầu được về tròn;

+ Trục thẳng dài: Gồm 3 cái, bằng thép CT3, Φ4mm, dài 100mm mạ Nicrôm, 2 đầu được vê tròn;

+ Trục quay: Bằng thép CT3, Φ4mm, dài 110mm mạ Nicrôm, 2 đầu được vê tròn;

+ Dây sợi: Dài 500mm;

+ Đai truyền: Gồm 2 cái, bằng cao su;

+Vít dài: Gồm 2 cái, bằng thép CT3, mạ Nicrôm M4, dài 26mm;

+Vít nhỡ: Gồm 14 cái, bằng thép CT3, mạ Nicrôm, M4, dài 10mm;

+ Vít ngắn: Gồm 34 cái, bằng thép CT3, mạ Nicrôm, M4, dài 8mm;

+ Đai ốc: Gồm 44 cái, bằng thép CT3, mạ Nicrôm, M4;

+ Vòng hãm: Gồm 20 cái, bằng nhựa LD màu xanh da trời, đường kính ngoài 8,5mm, dày 3mm;

+ Tua - vít: Bằng thép C45, độ cứng 40 HRC, mạ Nicrôm, dài 75mm, cán bọc nhựa PS;

+ Cờ - lê: Bằng thép C45, mạ Nicrôm, dài 75mm;

+ Hộp đựng ốc vít: Bằng nhựa PP màu trắng, kích thước (88x35x15)mm, nắp và đáy đúc liền có 2 bản lề và khóa cài;

+ Tấm tam giác: Gồm 6 tấm, bằng nhựa ABS, có 6 lỗ, hình tam giác đều cạnh 30mm (4 tấm màu vàng, 2 tấm màu xanh lá cây);

+ Tấm nhỏ: Bằng nhựa PS-HI màu vàng, kích thước(50x60x2,2)mm, có 25 lỗ;

+ Tấm sau cabin: Bằng nhựa PS-HI màu đỏ, kích thước (68,4x40x2,2)mm;

+ Thanh thẳng 7 lỗ: Gồm 2 thanh, bằng nhựa PS-HI màu xanh dương, kích thước (70x10x2,2)mm; có 7 lỗ;

+ Thanh thẳng 5 lỗ: Gồm 4 thanh, bằng nhựa PS-HI màu đỏ, kích thước (50x10x2,2)mm;

+ Thanh thẳng 3 lỗ: Gồm 6 thanh, bằng nhựa PS-HI, kích thước (30x10x2,2)mm (4 thanh màu đỏ, 4 thanh màu vàng);

+ Thanh thẳng 2 lỗ: Bằng nhựa PS-HI màu đỏ, kích thước (20x10x2,2)mm;

+Thanh chữ U dài: Gồm 4 thanh, bằng nhựa PS-HI màu vàng, kích thước (64,4x15x2,2)mm; chữ U: 15mm, có 7 lỗ;

+ Thanh chữ L dài: Gồm 4 thanh, bằng nhựa PS-HI màu đỏ, kích thước thân (25x10x2,2)mm kích thước để (15x10x2,2)mm, có 3 lỗ;

+ Băng tải: Bằng sợi tổng hợp pha cao su, kích thước (200x30)mm;

+ Hộp đựng: Bằng nhựa PP, kích thước (241x142x35)mm, bên trong chia làm 6 ngăn, có nắp đậy, có 2 bản lề và khóa cài;

Xuất xứ: Việt Nam

Hãng sản xuất/ Phân phối: Bách Lâm

Hồ sơ chứng nhận tiêu chuẩn chất lượng hàng hóa từ nhà sản xuất:

Giấy chứng nhận ISO 9001:2015: Hệ thống Quản lý chất lượng

Giấy chứng nhận ISO 45001:2018: Hệ thống Quản lý an toàn và Sức khỏe nghề nghiệp

Giấy chứng nhận ISO 14001:2015: Hệ thống Quản lý môi trường

Giấy chứng nhận ISO/IEC 27001:2022: Hệ thống Quản lý an toàn thông tin

Giấy chứng nhận đăng ký nhãn hiệu hàng hóa

Giấy phép bán hàng và sử dụng hình ảnh sản phẩm từ nhà sản xuất

Giấy chứng nhận xuất xưởng (C/Q) từ nhà sản xuất

Kết quả thử nghiệm mẫu nhựa dùng cho sản xuất thiết bị dạy học theo phương pháp thử TCVN 4501:2009 và TCVN 4502:2008

Kết quả thử nghiệm mẫu thép dùng cho sản xuất thiết bị dạy học theo phương pháp thử ASTM E376-19 và TCVN2087:2015
